加强片自动贴合机
一、 设备简述
1． 本设备具有加强片全自动加装、全自动FPC热压粘合等功能。具备定位准确、装配速度快等特点。
2． 本设备包括以下部分：
1、X/Y伺服平台（各1套）；
2、加强板自动分隔加装装置（对称各1套）；
3、自动FPC热压粘合装置；
4、框架及加热工装治具；
5、控制系统。

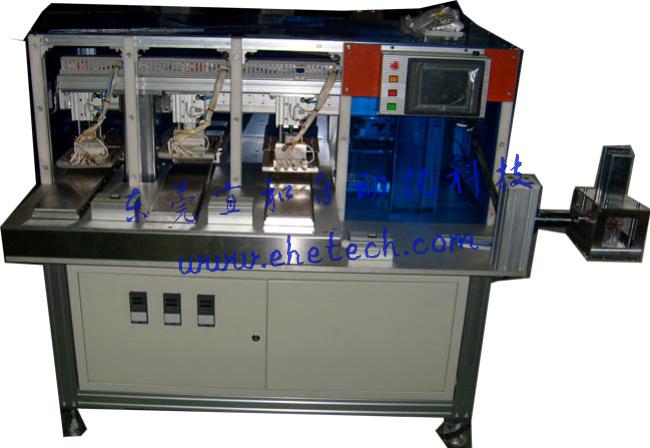

二、 设备照片
三、方案简述：
设备方案图示见附件，具体说明如下：
本方案按照如左图示的样品工件设计，一块工件上有8个FPC，每个FPC需要贴合2个加强片，一块大一块小。也就是，如图所示的一块工件，需要贴合8块大的加强片和8块小的加强片。
1、 自动设备上的治具重新设计制作，结构和现在用的治具类似，治具上可以同时放置4片工件；
2、 治具放置于XY轴伺服平台上，人工下按“确认”按钮之后，治具会自动运动到加强片投放工作区；
3、 加强片分别放置在大、小片自动送料机构上，送料机构相对于设备台架固定不动。自动送料机构可以完成自动送料、自动下压加强片的工作；
4、 X/Y轴两个伺服工作平台复合运动，确定治具和加强片之间的准确定位；
5、 加强片自动放置完毕后，治具自动退出，人工检查加强片的放置效果，进行确认；
6、 双手按下“OK”按键之后（有安全保护机构），有一机构自动下压，加热成型。
7、 人工取出加工完的工件，按下“自动运行”键，设备进入下一动作周期，再次装配。
四、 设备系统参数说明（以样品工件为例）
1. 循环时间：
节拍：每次4个工件（64个加强片）；每次放置2个加强片（1大1小），总完成时间60s～80s。
时间分配如下： 人工放料：5s
托板移入：1.5s
自动插片：32次×2s=64s
托板移出：1.5s
人工检查及下压加热：8s
Total：80s(此为保守估计的速度)
产能：在生产本方案的产品时，速度为180工件/小时（样品工件含16只加强片，即2880片/小时）。
2. 设备有关参数
电压：单相AC380 2KW
高压空气 ：0.5MPA
3．工件装卸形式：人工检查及成品人工下料，自动加装加强片，自动PFC热压粘合。 |
